一、前言

       根據《DL408-1991 電業安全工作規程（發電廠和變電所電氣部分）》第八章、《DLT 639-1997 六氟化硫電氣設備運行、試驗及檢修人員安全防護細則》第4章要求和《JBT 10893-2008 高壓組合電器配電室六氟化硫環境監測系統》。特別規定，工作人員進入SF6配電裝置室低位區或電纜溝進行工作必須保證SF6氣體濃度小于1000ppm，含氧量不低于18%及周圍環境相對濕度80%，同時必須開啟通風系統。

二、產品介紹

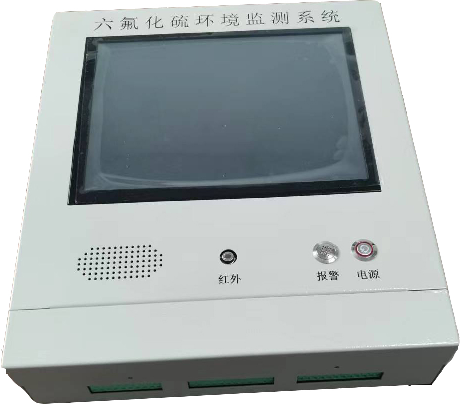

        SF1000系列 SF6氣體泄漏監控報警系統為在安裝有SF6設備的配電裝置室的工作人員提供人身健康安全保護而設計、開發的智能型在線監測系統。它主要檢測環境空氣中SF6氣體含量和氧氣含量，當環境中SF6氣體含量超標或缺氧，能實時進行報警，同時自動開啟風機進行通風，并具有溫濕度檢測、工作狀態語音提示、遠傳報警、歷史數據查詢等諸多豐富功能。它獨有的微量SF6氣體檢測技術，能檢測到1000ppm 濃度的SF6氣體，不僅可以達到保障人身安全的目的，而且還能確保設備正常運行；進口的氧傳感器，可以為現場工作人員提供更多一層可靠保護。

       主要應用在變電站110kV、220kV、500kV等不同電壓等級SF6組合電器設備室以及10KV，35KV高壓開關室，對環境中SF6氣體泄漏情況和空氣中含氧量進行實時在線監測，并具有溫、濕度監測以及聯動控制通風機的功能。

三、主要功能

1. 環境中SF6氣體含量檢測功能。

2. 環境中氧氣含量檢測功能。

3. 環境中溫、濕度檢測顯示功能。

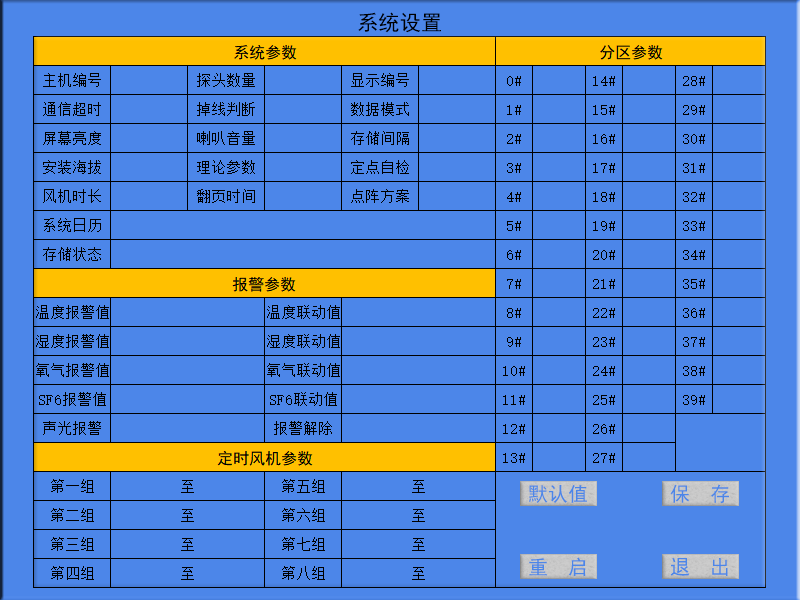

4. 人工設置報警點。

5. 缺氧報警功能。

6. SF6氣體含量超標報警功能。

7. 缺氧或SF6含量超標時自動排風功能。

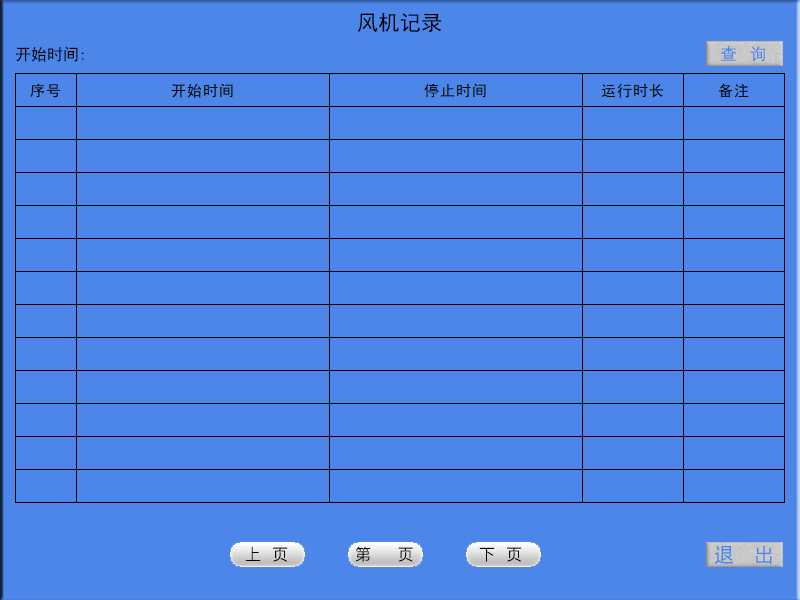

8. 定時排風功能。

9. 人工強制排風功能。

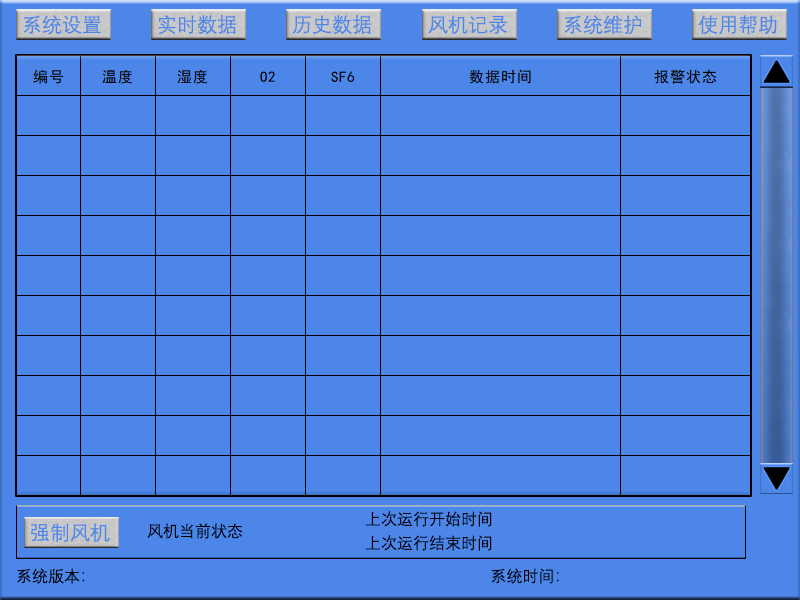

10. 實時顯示各種參數功能。

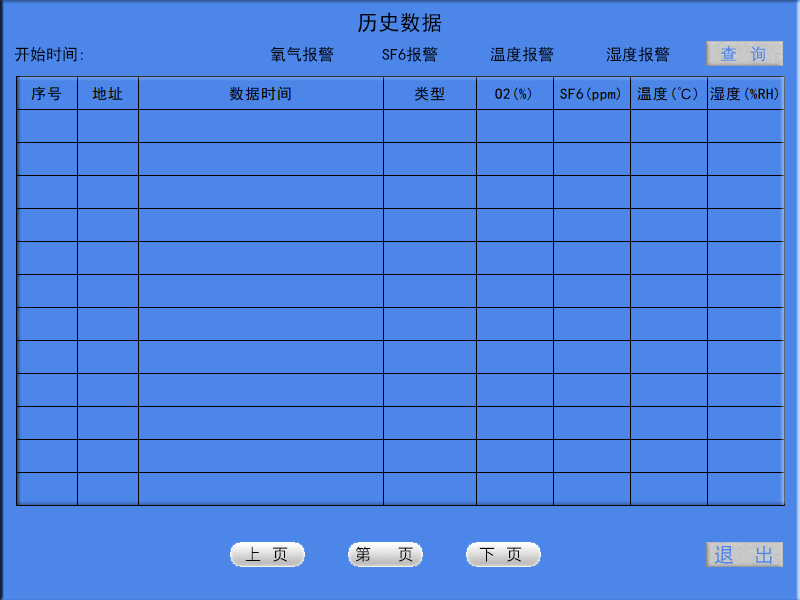

11. 歷史數據查詢功能。

12. 紅外檢測提示功能。

13. 調度中心監控，提供遠動通信硬接點的方式與遠動裝置通信，實現調度中心的遠程告警，數據上傳至中心控制室服務器功能。

四、技術參數

1. SF6參數：測量范圍1～1500ppm，檢測精度＜5%FS，報警門限1000ppm或自定義。

2. O2參數：測量范圍 1～25%，檢測精度＜0.5 %FS，報警門限18%或自定義。

3. 溫度參數：測量范圍-30～+70℃，檢測精度±1℃。

4. 濕度參數：測量范圍1-99%RH；檢測精度±1%RH。

5. 輸入電源：185～265V AC。

6. 報警輸出點電流：5A。

7. 風機輸出觸點電流：10A。

8. 風機通風時間設定：1）手動強制；2）SF6濃度或氧量超限；3）用戶自定義定時時段；4）分區域控制：3個。

9. 風機分區設置：3個工作區。

10. 歷史數據記錄容量：5年。

11. 通訊：RS-485標準協議。

12. 顯示器特性：10.4寸彩顯觸控屏，亮度、對比度可調節。

五、售后服務

       公司由專業資質和經驗豐富的工程服務人員在現場進行安裝服務。針對各個行業應用特點及不同的現場環境狀況，為您提供專業的安裝及調試，以確保系統的安全穩定運行。我們的服務可以滿足您對傳感器和系統設備的任何安裝調試需求，包含現場人身安全、 對傳感器和元件進行功能和系統整體測試、參數設置、系統維護培訓、驗收等各項環節的工作。
